O que oferecemos:1) Bom controlo de qualidade 2) Preços altamente competitivos 3) Produtos tecnológicos de última geração 4) Melhor equipa profissional de eletrónica de consumo.5) Comunicação fluida 6) Serviço OEM&ODM eficaz

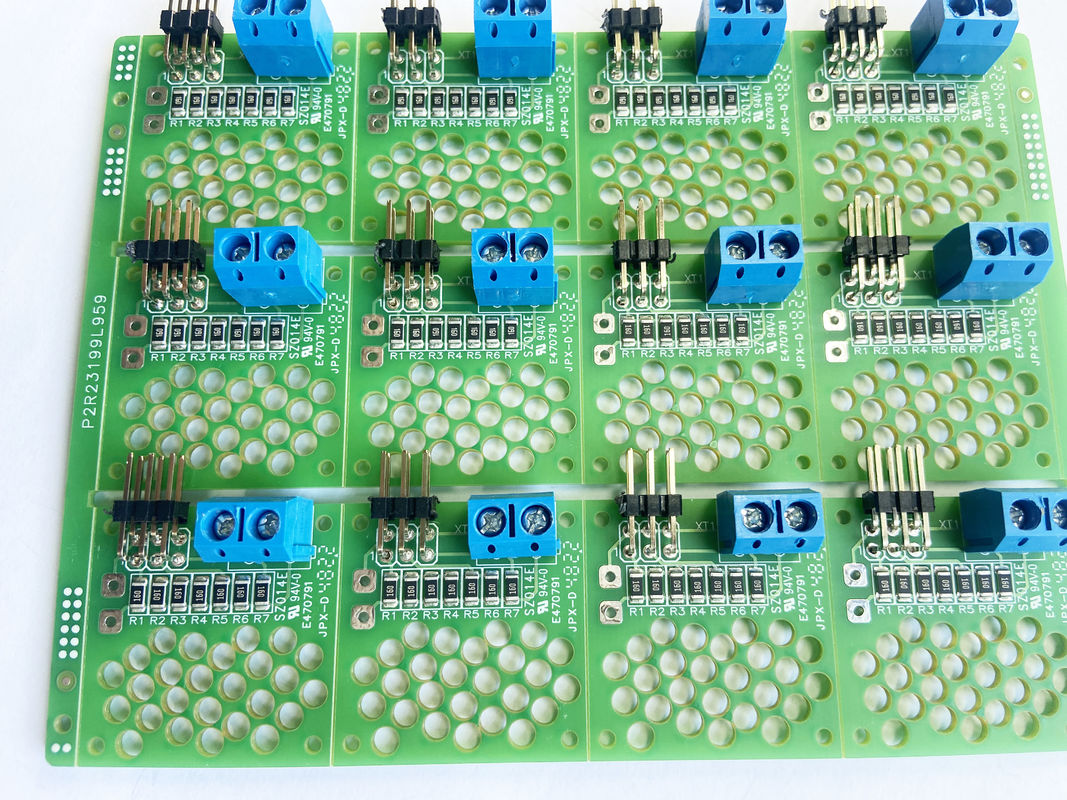

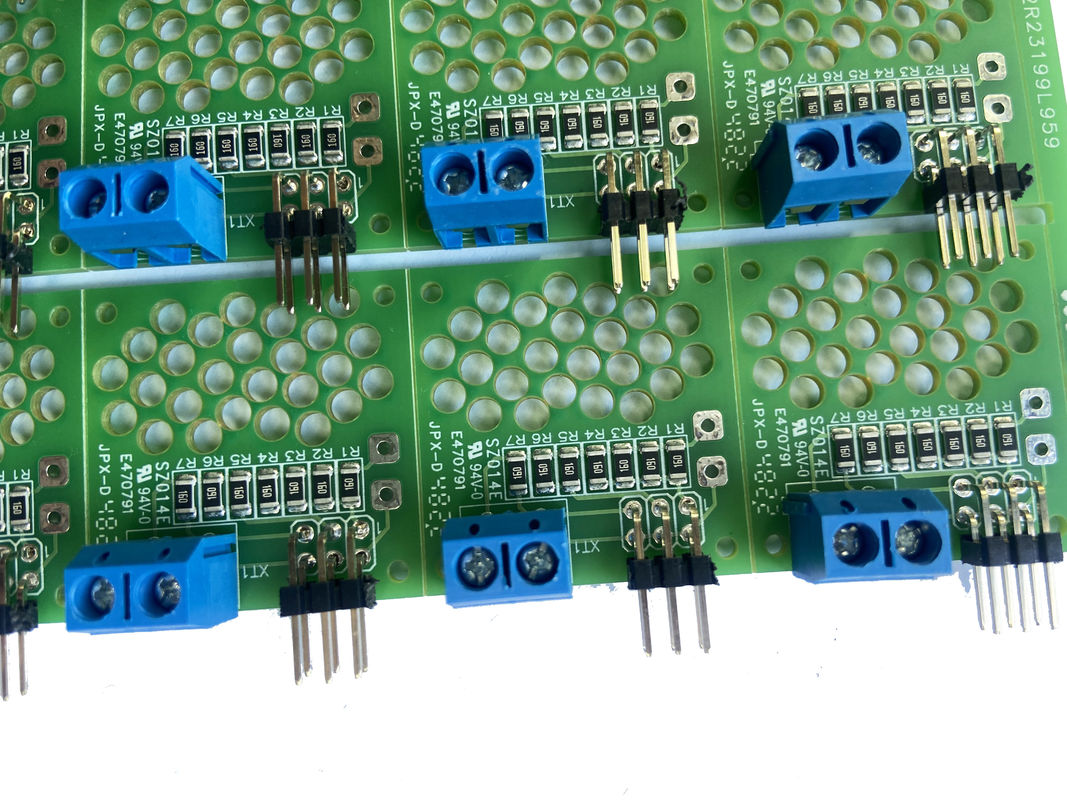

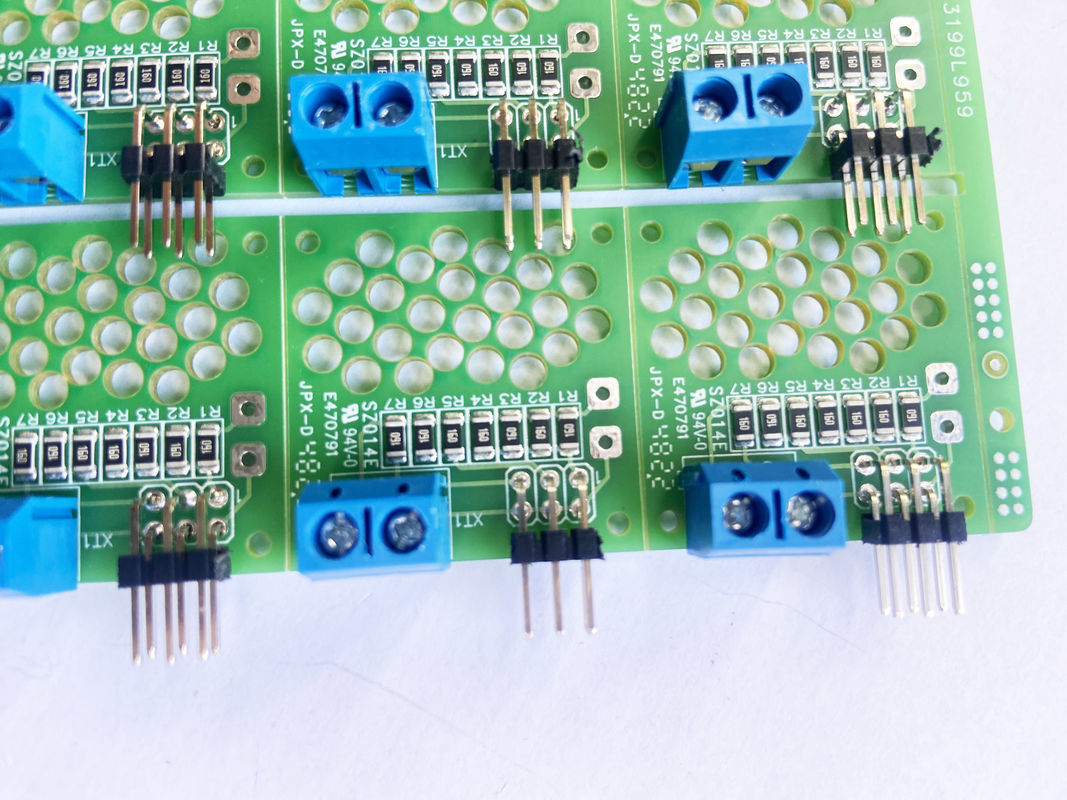

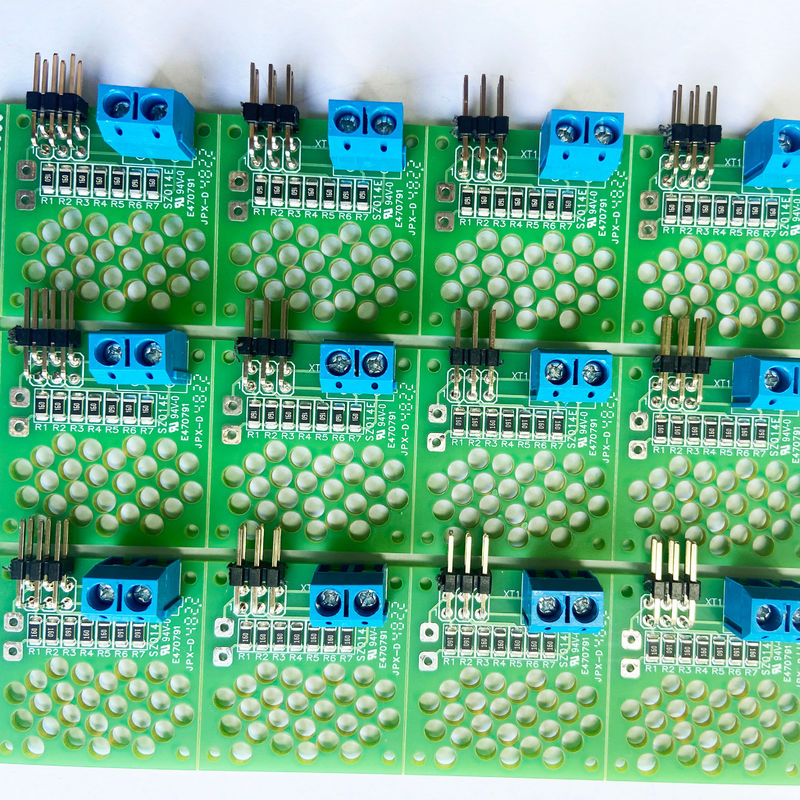

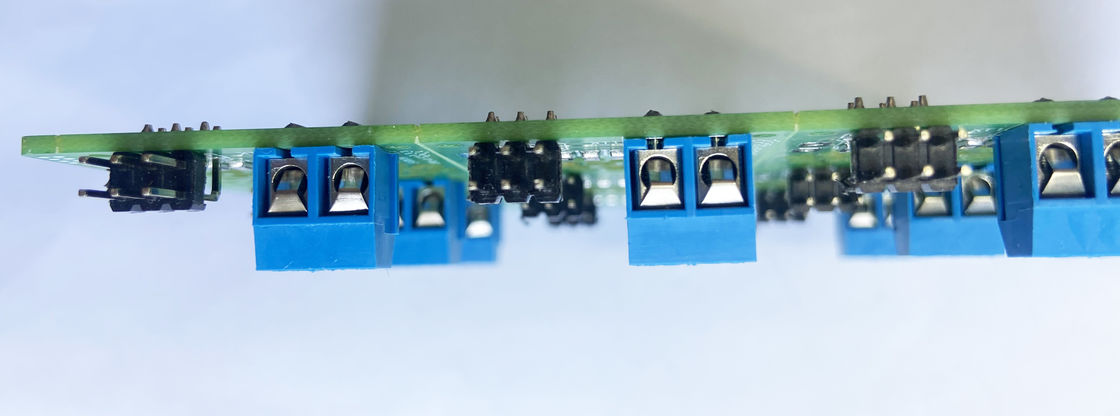

Dispositivos de monitorização de elevadores
Especificação técnica do PCB
|
|
|
|
|
|
|||||
Quantidade da encomenda
|
1-500,000
|
|
|
|
|
|||||
Número de camadas
|
1,2,4,6, até 22 camadas
|
|
|
|
|
|||||
Material de cartão
|
FR-4, vidro epóxi, FR4 Alto Tg, compatível com o Rohs, Alumínio, Rogers, etc.
|
|
|
|
|
|||||
Tipo de PCB
|
Duro, flexível, rígido-flexível
|
|
|
|
|
|||||
Forma
|
Qualquer forma: rectangular, redonda, ranhuras, recortes, complexos, irregulares, etc.
|
|
|
|
|
|||||
Dimensões máximas do PCB
|
20 polegadas * 20 polegadas ou 500 mm * 500 mm
|
|
|
|
|
|||||
Espessura do painel
|
0.4~4.0 mm
|
|
|
|
|
|||||
Tolerância de espessura
|
± 10%
|
|
|
|
|
|||||
Espessura de cobre
|
1/2 oz 1 oz 2 oz 3 oz
|
|
|
|
|
|||||
Tolerância de espessura de cobre
|
± 0,25 oz
|
|
|
|
|
|||||
Máscara de solda
|
Verde, vermelho, branco, amarelo, azul, preto, etc.
|
|
|
|
|
|||||
Tela de seda
|
Branco, amarelo, preto ou negativo, etc.
|
|
|
|
|
|||||
Largura da linha min da tela de seda
|
00,006' ou 0,15 mm
|
|
|
|
|
|||||
Finalização da superfície
|
HASL, níquel, ouro, estanho, prata, PSO, etc.
|
|
|
|
|
|||||
Diâmetro mínimo do buraco de perfuração
|
0.01'",0.25 mm. ou 10 mil
|
|
|
|
|
|||||
Corte de PCB
|
Cisa, pontuação V, roteamento por tabela.
|
|
|
|
|
|||||
Capacidades de montagem de PCB
|
|
|
|
|
|
|||||
SMT Min. Espaço de articulação
|
0201 mm
|
|
|
|
|
|||||
Espaço QFP
|
Pico 0,3 mm
|
|
|
|
|
|||||
Pacote mínimo
|
201
|
|
|
|
|
|||||
Tamanho mínimo
|
2*2 polegadas ((50*50mm)
|
|
|
|
|
|||||
Tamanho máximo
|
14 x 22 polegadas ((350 x 550 mm)
|
|
|
|
|
|||||
Precisão de colocação
|
± 0,01 mm
|
|
|
|
|
|||||
Precisão de colocação
|
QFP, SOP, PLCC, BGA
|
|
|
|
|
|||||
Capacidade de colocação
|
0805, 0603, 0402, 0201
|
|
|
|
|
|||||
Tempo de execução do PCB (dias úteis))
|
|
|
|
|
|
|||||
|
Com um ou mais dos seguintes elementos:
|
4 camadas
|
6 camadas
|
Mais de 8 camadas
|
IDH
|
|||||
Tempo de condução da amostra (normal)
|
4 a 5 dias
|
6 a 7 dias
|
7 a 8 dias
|
10 a 12 dias
|
10 a 12 dias
|
|||||
Tempo de condução da amostra (mais rápido)
|
2 a 3 dias
|
3 a 5 dias
|
6 dias
|
6 a 7 dias
|
12 dias
|
|||||
Tempo de produção em massa
|
7 a 10 dias
|
10 a 14 dias
|
13-14 dias
|
16 dias
|
20 dias
|
|||||
Tempo de execução da montagem de PCB
|
|
|
|
|
|
|||||
Tempo de execução da amostra
|
PCB Fab + Componentes Sourcing + PCBA = 7 ~ 15 dias de acordo com o nível de dificuldades.
|
|
|
|
|
|||||
Tempo de produção em massa
|
PCB Fab + Componentes Sourcing + PCBA = 14 ~ 28 diasde acordo com QTY e dificuldades de nível.
|
|
|
|
|
