O que oferecemos:1) Bom controlo de qualidade 2) Preços altamente competitivos 3) Produtos tecnológicos de última geração 4) Melhor equipa profissional de eletrónica de consumo.5) Comunicação fluida 6) Serviço OEM&ODM eficaz
Conjunto de placa de circuito impresso Gerber Ficheiro BOM Lista One Stop PCBA Custom
-
Destacar
3OZ montagem de circuito impresso
,2OZ montagem de PCB de uma paragem
,1OZ um PCBA parada
-
Material de baseFR-4, vidro epóxi, FR4 Alto Tg, compatível com a norma Rohs
-
Espessura de cobre1/2 oz 1 oz 2 oz 3 oz
-
Espessura do painel0.4~4.0 mm
-
Dimensão do buraco0.01'",0.25 mm. ou 10 mil
-
Min. Largura da linha00,006' ou 0,15 mm
-
Min. Espaçamento entre linhas4 Mil
-
Revestimento de superfícieHASL, livre de chumbo, OSP, ENIG, etc.
-
Quantidade da encomenda1-500,000
-
Número de camadas1,2,4,6, até 22 camadas
-
Tipo de PCBDuro, flexível, rígido-flexível
-
Dimensões máximas do PCB20 polegadas * 20 polegadas ou 500 mm * 500 mm
-
Tolerância de espessura± 10%
-
Tolerância de espessura de cobre± 0,25 oz
-
Máscara da soldaVerde, vermelho, branco, amarelo, azul, preto, etc
-
Tela de sedaBranco, amarelo, preto ou negativo, etc.
-
SMT Min. Espaço de articulação0201 mm
-
Espaço QFPPico 0,3 mm
-
PortoYantian, Shekou, Hong Kong
-
Lugar de origemGuangdong, China
-
MarcaCustomized
-
Número do modeloLUX002032
-
Preço$20.00/pieces 1-10 pieces
-
Detalhes da embalagemAs mercadorias são embaladas em sacos anti-plástico ou caixa individual, serão embaladas em embalage
-
Habilidade da fonte1000 peças por dia
Conjunto de placa de circuito impresso Gerber Ficheiro BOM Lista One Stop PCBA Custom
PCBA PCB Printed Circuit Board Assembly Gerber File BOM List One-Stop PCBA PCB Circuit Board Custom PCBA PCB Board
| Especificação técnica do PCB | |||||
| Quantidade da encomenda | 1-500,000 | ||||
| Número de camadas | 1,2,4,6, até 22 camadas | ||||
| Material de cartão | FR-4, vidro epóxi, FR4 Alto Tg, compatível com o Rohs, Alumínio, Rogers, etc. | ||||
| Tipo de PCB | Duro, flexível, rígido-flexível | ||||
| Forma | Qualquer forma: rectangular, redonda, ranhuras, recortes, complexos, irregulares, etc. | ||||
| Dimensões máximas do PCB | 20 polegadas * 20 polegadas ou 500 mm * 500 mm | ||||
| Espessura do painel | 0.4~4.0 mm | ||||
| Tolerância de espessura | ± 10% | ||||
| Espessura de cobre | 1/2 oz 1 oz 2 oz 3 oz | ||||
| Tolerância de espessura de cobre | ± 0,25 oz | ||||
| Máscara de solda | Verde, vermelho, branco, amarelo, azul, preto, etc. | ||||
| Tela de seda | Branco, amarelo, preto ou negativo, etc. | ||||
| Largura da linha min da tela de seda | 00,006' ou 0,15 mm | ||||
| Finalização da superfície | HASL, níquel, ouro, estanho, prata, PSO, etc. | ||||
| Diâmetro mínimo do buraco de perfuração | 0.01'",0.25 mm. ou 10 mil | ||||
| Corte de PCB | Cisa, pontuação V, roteamento por tabela. | ||||
| Capacidades de montagem de PCB | |||||
| SMT Min. Espaço de articulação | 0201 mm | ||||
| Espaço QFP | Pico 0,3 mm | ||||
| Pacote mínimo | 201 | ||||
| Tamanho mínimo | 2*2 polegadas ((50*50mm) | ||||
| Tamanho máximo | 14 x 22 polegadas ((350 x 550 mm) | ||||
| Precisão de colocação | ± 0,01 mm | ||||
| Precisão de colocação | QFP, SOP, PLCC, BGA | ||||
| Capacidade de colocação | 0805, 0603, 0402, 0201 | ||||
| Tempo de execução do PCB (dias úteis)) | |||||
| Com um ou mais dos seguintes elementos: | 4 camadas | 6 camadas | Mais de 8 camadas | IDH | |
| Tempo de condução da amostra (normal) | 4 a 5 dias | 6 a 7 dias | 7 a 8 dias | 10 a 12 dias | 10 a 12 dias |
| Tempo de condução da amostra (mais rápido) | 2 a 3 dias | 3 a 5 dias | 6 dias | 6 a 7 dias | 12 dias |
| Tempo de produção em massa | 7 a 10 dias | 10 a 14 dias | 13-14 dias | 16 dias | 20 dias |
| Tempo de execução da montagem de PCB | |||||
| Tempo de execução da amostra | PCB Fab + Componentes Sourcing + PCBA = 7 ~ 15 dias de acordo com o nível de dificuldades. | ||||
| Tempo de produção em massa | PCB Fab + Componentes Sourcing + PCBA = 14 ~ 28 diasde acordo com QTY e dificuldades de nível. | ||||
Perfil da empresa
Shenzhen Oriental FastAssembly Electronic Co., Ltd.
Oriental FastAssembly Ltd. é um fabricante de PCBA fundada no ano de 2001, localizado no distrito de Longtian de Pingshan, Shenzhen, especializado em solução chave na mão, incluindo design eletrônico,Fabricação de PCB, montagem de SMT e PCB, aprovisionamento de componentes, moldagem, metais e plásticos, cabos e montagem final, logística e outros serviços de valor acrescentado, etc.Fornecemos serviços de fabricação por contrato eletrónico para produtos de controlo industrial, Consumer Electronics, LED / Lightning, Energia e Dispositivos de Jogo. Nossa fábrica é ISO9001 qualificado. Temos cooperado com clientes em toda a China por um longo tempo. Ao mesmo tempo,O nosso negócio expandiu-se para a Ásia., Europa e América desde 2005. Nosso negócio principal é a montagem de PCB. Nós também podemos fornecer serviços incluindo design eletrônico, cópia e clone de PCB, fabricação de PCB, fornecimento de componentes,Montagem final dos produtos, Moldes de plásticos e metais, logística e serviços de valor acrescentado.
Linha de produção
Certificações
Cooperativa

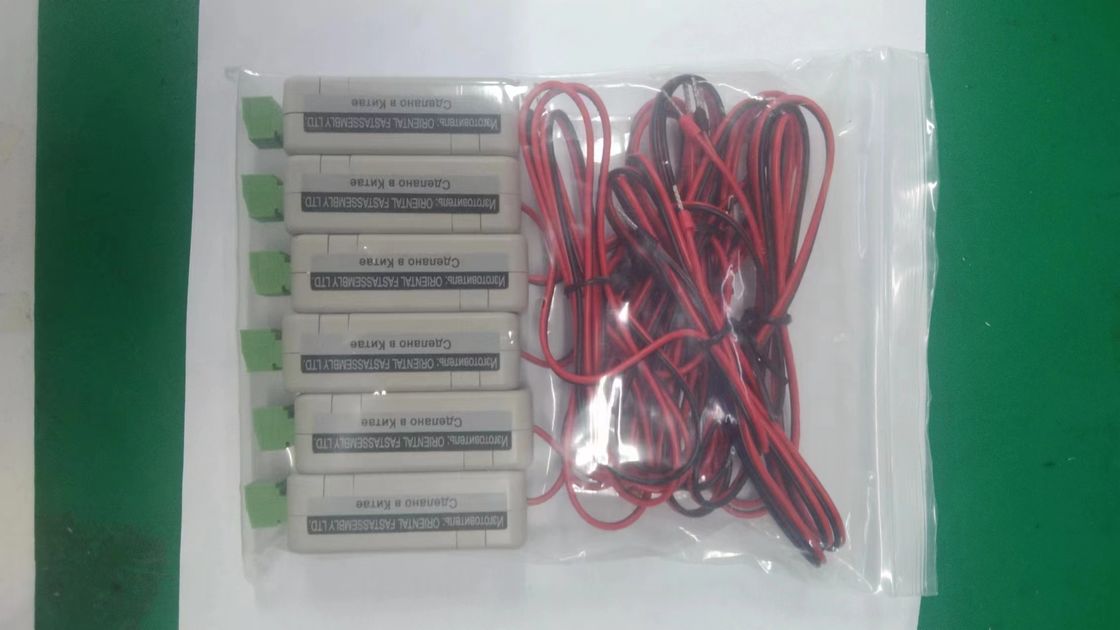

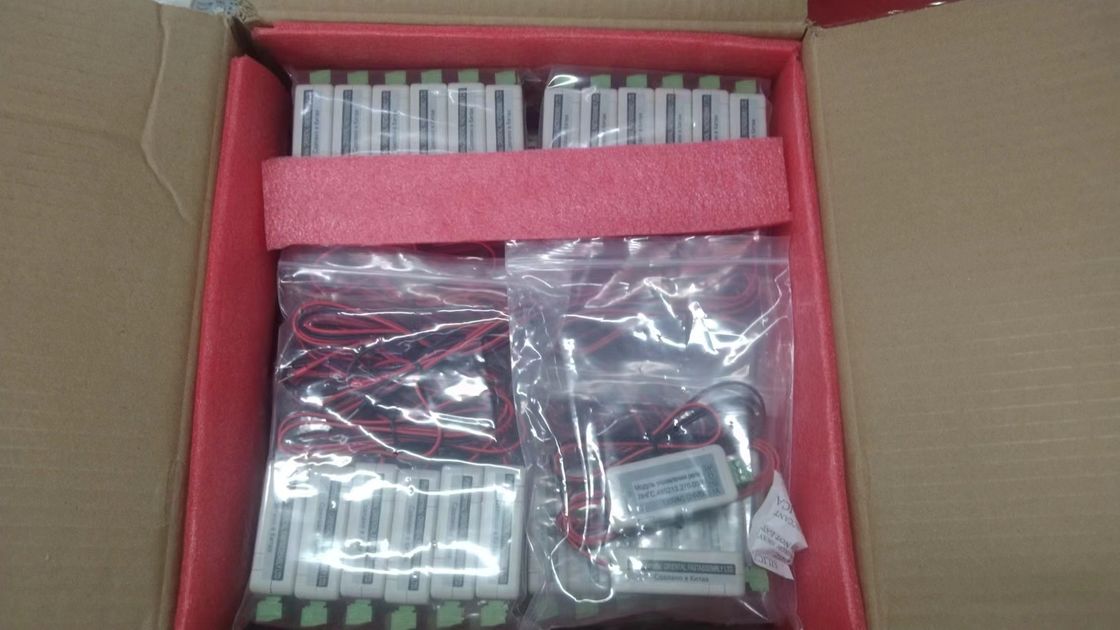

Embalagem e entrega
Perguntas frequentes
Q1: Que ficheiros são necessários para a cotação PCBA?A: ficheiros de PCB (gerber), lista BOM, dados XY (pick-N-place).
Q2: MOQ e qual é o prazo de entrega mais curto da OFAL?A: 1pc. Tanto as amostras como a produção em massa podem ser suportadas pela OFAL. Protótipo de PCB nu: 2 camadas, 24 horas 4 camadas, 48 horas 6~8 camadas, 72 horas PCBA(Assemblagem de PCB): QTY<30pcs, 1 dia QTY 30~100pcs,2 dias QTY 100~1000pcs, 5 diasQ3: Para a cotação de PCB, que formato de ficheiros precisa a OFAL?Gerber, protel 99SE, DXP, PADS 9.5, AUTOCAD, CAM350 estão bem.Q4: Como é que a OFAL testa placas de PCB e PCBA?A: SPI, AOI, raios-X, FQC para PCBA ((Assembléia de PCB), AOI, testes de sonda Fly, testes de aparelhos de teste, FQC, etc. para PCB nu.P5: Você pode fazer PCB ou circuito de design?R: Sim, temos equipe de design, incluindo engenheiros de software, hardware e estrutura. Podemos fornecer serviço de design personalizado.Q6: Quais são as condições de pagamento aceites pela OFAL?A: TT, western union, gram de dinheiro, Paypal, também aceitamos L / C.
